DN30 – 200
PN16

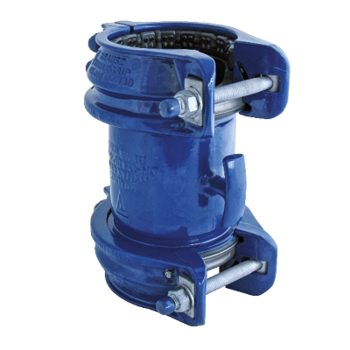

HymaxGrip® DN30 – 200
Raccords polyvalents – résistant à la traction
Résistant à la traction.
EPDM
| Art. no | DN | ______Plage de serrage______ Zone d'étanchéité 1 mm Zone d'étanchéité 2 mm | En fonte ductile DN | En fonte ancienne DN | En acier DN | PE mm (AD) | Longueur mm | Poids kg | OC mm | Couple NM | Bride | ø mm | Epaisseur PE mm | En fonte DN | Pouce | ø PE | Dimension mm | NPK no 412 | Prix CHF Panier |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6014.039 | 30-50 | 39-56 55-67 | 30-50 | 30-50 | 1 ¼"-2" | 40-63 | 254 | 8.0 | 22 | 65 | 741.117 |
CHF 328.00
| |||||||
| 6014.059 | 65 | 59-76 75-87 | 50-70 | 50-70 | 2"-2 ½" | 63-75 | 254 | 10.0 | 22 | 65 | 741.118 |
CHF 357.00
| |||||||
| 6014.080 | 80 | 80-95 94-106 | 65-80 | 70-80 | 3" | 90 | 303 | 11.3 | 22 | 65 | 741.121 |
CHF 397.00
| |||||||
| 6014.106 | 100 | 106-118 117-130 | 100 | 90/100 | 100/4" | 110/125 | 301 | 13.0 | 24 | 100 | 741.122 |
CHF 433.00
| |||||||
| 6014.130 | 125 | 130-146 145-162 | 125 | 125 | 125 | 140/160 | 342 | 22.0 | 24 | 110 | 741.123 |
CHF 690.00
| |||||||
| 6014.158 | 150 | 158-174 173-190 | 150 | 150 | 150 | 160/180 | 342 | 24.0 | 24 | 130 | 741.124 |
CHF 698.00
| |||||||
| 6014.198 | 200 | 198-214 213-230 | 200 | 200 | 200 | 200/225 | 342 | 29.0 | 24 | 130 | 741.125 |
CHF 1'115.00
|
L’indication du diamètre extérieur mesuré est toujours nécessaire pour les commandes.
- Matière en fonte ductile à revêtement époxy
- Vis tête ronde à collet carré et écrous hexagonaux en acier inoxydable (V2A).
Filetage plaqué zinc contre le grippage. - Bague d'étanchéité en double zone (KTW/W270)
- Pression de service pour l'eau jusqu'à PN16
- Température de service admise de -30° jusqu’à +50 °C
- Résistant à la traction
- Déviations angulaires jusqu'à 4° max. de chaque côté
Papiers
Instructions de montage pour HymaxGrip® DN30–65 PN16 (1,975 KBs)
Instructions de montage pour HymaxGrip® PN16 DN80–200 (1,949 KBs)
Infos techniques pour HymaxGrip® (329 KBs)
