DN80 – 250
PN16

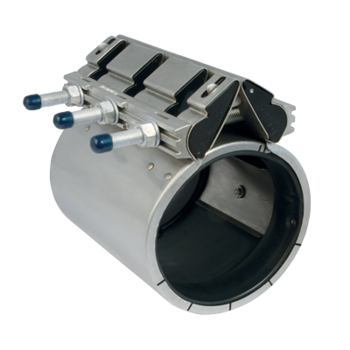

RepaFlex® 22 (210 mm)
Reparaturkupplungen

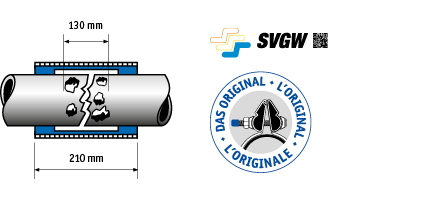

Für Brüche und Korrosionen bis zu 130 mm Länge.
EPDM
nicht längskraftschlüssig, Spannbereich 22 mm
| Art.Nr. | DN | Spannbereich mm | Duktilguss DN | Grauguss DN | Stahl DN | PE mm (AD) | Länge mm | Gewicht kg | SW mm | Drehmo. NM | Flansch | ø mm | Wandstärke PE mm | Guss DN | Zoll | ø PE | Dimension mm | NPK Nr. 412 | Preis CHF Warenkorb |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8807.087 | 80 | 87-109 | 80 | 75/80/90 | 80 | 90 | 210 | 5.4 | 22 | 70 | 751.321 |
CHF 335.00
| |||||||
| 8807.104 | 100 | 104-126 | 100 | 90/100 | 100 | 110/125 | 210 | 5.5 | 22 | 70 | 751.322 |
CHF 364.00
| |||||||
| 8807.124 | 125 | 124-146 | 125 | 100/120/125 | 125 | 125/140 | 210 | 6.1 | 22 | 70 | 751.323 |
CHF 432.00
| |||||||
| 8807.152 | 150 | 152-174 | 150 | 150 | 150 | 160 | 210 | 7.2 | 22 | 80 | 751.324 |
CHF 461.00
| |||||||
| 8807.207 | 200 | 207-229 | 200 | 190/200 | 200 | 225 | 210 | 8.3 | 22 | 80 | 751.325 |
CHF 586.00
| |||||||
| 8807.260 | 250 | 260-282 | 250 | 250 | 250 | 280 | 210 | 10.0 | 22 | 80 | 751.326 |
CHF 704.00
|
= Idealabmessung für Duktilgussrohre
Bei Bestellungen immer den gemessenen Aussendurchmesser angeben!
- Werkstoff Edelstahl
- Schlossschrauben und Sechskantmuttern aus rostfreiem Stahl (V2A).
Gewinde gegen Kaltverschweissung mit Zink plattiert. - Dichtung EPDM für Trinkwasser (KTW/W270)
- Betriebsdruck Wasser bis PN16
- zulässige Betriebstemperatur -30 bis +85°C
- Verwendung als Kupplung möglich
- nicht längskraftschlüssig
- Auswinkelungen bis max. 3° pro Seite
Weitere Unterlagen
Montageanleitungen für Reparaturkupplungen RepaFlex® (2,017 KBs)
Technik-Infos zu RepaFlex® (260 KBs)
NPK (618 KBs)
