DN100 – 300

PN16

HymaxGrip® FLEX DN100 – 300 Bild 1

HymaxGrip® FLEX DN100 – 300

Mehrbereichskupplungen – längskraftschlüssig

mit integriertem, stufenlos verstellbarem Drehgelenk

Art.Nr.DNSpannbereich mmDuktilguss DNGrauguss DNStahl DNPE mm (AD)Länge mmGewicht kgSW mmDrehmo. NMFlanschø mmWandstärke PE mmGuss DNZollø PEDimension mmNPK Nr. 412
Preis CHF
Warenkorb
6017.111100 111-129 6433727(1) 125 / (2) 60
CHF 1'104.00
6017.165150 165-183 74446.527(1) 145 / (2) 80
CHF 1'433.00
6017.216200 216-239 80571.532(1) 270 / (2) 80
CHF 1'982.00
6017.270250 270-293 8458332(1) 270 / (2) 80
CHF 2'556.00
6017.322300 322-340 101212332(1) 270 / (2) 145
CHF 3'494.00

(1) beide äusseren Schrauben / (2) zentrale Schraube

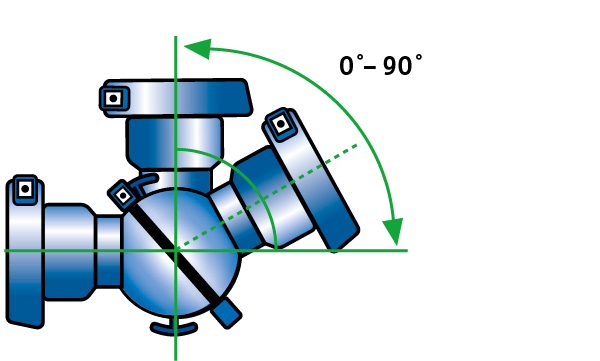

Die HymaxGrip® FLEX kann zwei Rohre in jedem beliebigen Winkel von 0° bis 90° verbinden – eine effiziente Lösung für Einsätze im Graben, bei denen zwischen den Rohren ein unregelmässiger Winkel besteht.

  • NEU: Stufenloses Drehgelenk 0°–90° für maximale Einbauflexibilität
  • Einsatzbereich: Trinkwasserleitungen
  • Material: Duktilguss mit Epoxy beschichtet
  • Dichtung: EPDM (für Trinkwasser geeignet)
  • Schrauben und Muttern: Edelstahl, Gewinde gegen ­Festfressen beschichtet

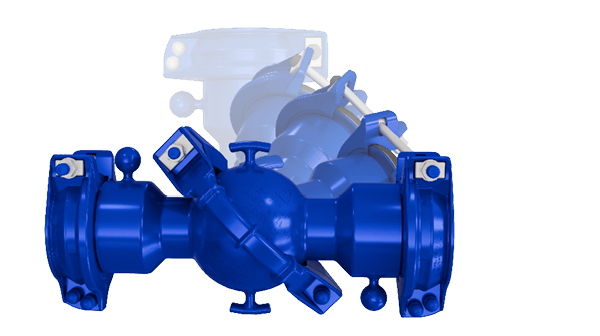

Rotation HymaxGrip FLEX

Die HymaxGrip® FLEX-Kupplung bietet zahlreiche Vorteile

  • Gebrauchsfertiges Stecksystem – für eine schnelle und einfache Montage.
  • Radiales Klemmprinzip – verhindert zuverlässig jede Längsbewegung des Rohres und erleichtert so den
    präzisen Zuschnitt von Passstücken.
  • Längskraftschlüssige Verbindung – durch die bewährte Schubsicherung mit integrierten Stahlzähnen.
  • Zusätzlich bis zu 4° Auswinkelung pro Seite nach fester Montage – reduziert künftige potenzielle Rohrschäden durch Bewegungen im Erdreich.
  • Hydraulisch unterstützende Dichtung für maximale Sicherheit und absolute Dichtheit.

Schnelle und einfache Montage

Die Kupplung überzeugt nicht nur technisch, sondern auch durch ihre einfache Handhabung. Für die Montage sind lediglich drei Schrauben mit den vorgegebenen ­Drehmomenten anzuziehen:

  • Eine Schraube je Anschlussseite zur sicheren Fixierung am Rohr
  • Eine Schraube zur Arretierung des Drehgelenks nach der Ausrichtung der Auswinkelung

Durchdacht: Die Schraubenposition lässt sich so ausrichten, dass die Montage komfortabel von der Seite oder von oben erfolgen kann – eine Montage unter dem Rohr ist somit nicht erforderlich. Das spart Zeit, Aufwand und schont die Nerven bei der Arbeit im Rohrgraben.

Rotation HymaxGrip FLEX
