DN30 – 200
PN16

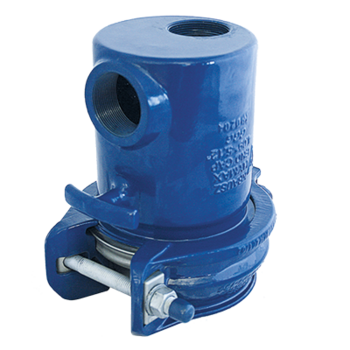

HymaxGrip® Endkappe DN30 – 200
Mehrbereichskupplungen – längskraftschlüssig
Für längskraftschlüssige Verbindungen.
EPDM
mit 1 x 2" Gewinde, ab DN80 2 x 2"
| Art.Nr. | DN | Spannbereich mm | Duktilguss DN | Grauguss DN | Stahl DN | PE mm (AD) | Länge mm | Gewicht kg | SW mm | Drehmo. NM | Flansch | ø mm | Wandstärke PE mm | Guss DN | Zoll | ø PE | Dimension mm | NPK Nr. 412 | Preis CHF Warenkorb |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6012.039 | 30-50 | 39-56 55-67 | 30-50 | 30-50 | 1 ¼"-2" | 40-63 | 172 | 5.0 | 22 | 65 | 743.218 |
CHF 220.00
| |||||||
| 6012.059 | 65 | 59-76 75-87 | 50-70 | 50-70 | 2"-2 ½" | 63-75 | 211 | 7.0 | 22 | 65 |
CHF 271.00
| ||||||||
| 6012.080 | 80 | 80-95 94-106 | 65-80 | 70-80 | 3" | 90 | 254 | 9.0 | 22 | 65 | 743.221 |
CHF 277.00
| |||||||
| 6012.106 | 100 | 106-118 117-130 | 100 | 90/100 | 100 | 100/125 | 251 | 10.0 | 24 | 100 | 743.222 |
CHF 361.00
| |||||||
| 6012.130 | 125 | 130-146 145-162 | 125 | 125 | 125 | 140/160 | 253 | 16.0 | 24 | 110 | 743.223 |
CHF 487.00
| |||||||
| 6012.158 | 150 | 158-174 173-190 | 150 | 150 | 150 | 160/180 | 253 | 18.0 | 24 | 130 | 743.224 |
CHF 548.00
| |||||||
| 6012.198 | 200 | 198-214 213-230 | 200 | 200 | 200 | 200/225 | 253 | 21.0 | 24 | 130 | 743.225 |
CHF 803.00
|
- Werkstoff Guss Epoxy beschichtet
- Schlossschrauben und Sechskantmuttern aus rostfreiem Stahl (V2A).
Gewinde gegen Kaltverschweissung mit Zink plattiert. - Zweilagige Dichtung EPDM für Trinkwasser (KTW/W270)
- Betriebsdruck Wasser bis PN16
- zulässige Betriebstemperatur -30 bis +50 °C
- längskraftschlüssig
- Auswinkelungen bis max. 4° pro Seite
Weitere Unterlagen
Montageanleitung für HymaxGrip® DN30–65 PN16 (1,975 KBs)
Montageanleitung für HymaxGrip® PN16 DN80–200 (1,949 KBs)
Einbauvorschrift für Endkappen (325 KBs)
Technik-Infos zu HymaxGrip® (329 KBs)
NPK (765 KBs)
