DN30 – 200
PN16

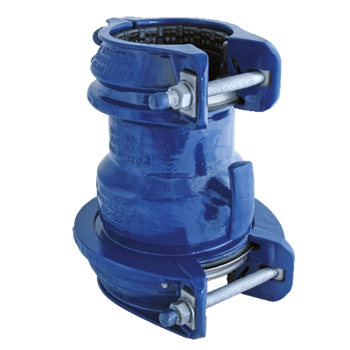

HymaxGrip® Reduktion DN30 – 200
Mehrbereichskupplungen – längskraftschlüssig
Für längskraftschlüssige Verbindungen.
EPDM
| Art.Nr. | DN | Spannbereich 1 mm 1) Spannbereich 2 mm 1) | Duktilguss DN | Grauguss DN | Stahl DN | PE mm (AD) | Länge mm | Gewicht kg | SW mm | Drehmo. NM | Flansch | ø mm | Wandstärke PE mm | Guss DN | Zoll | ø PE | Dimension mm | NPK Nr. 412 | Preis CHF Warenkorb |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6011.060 | 65/30-50 | 59-87 39-67 | 302 | 9.0 | 22 | 65/65 |
CHF 378.00
| ||||||||||||
| 6011.080 | 80/65 | 80-106 59-87 | 302 | 12.0 | 22 | 65/65 |
CHF 439.00
| ||||||||||||
| 6011.101 | 100/80 | 106-130 80-106 | 318 | 13 | 24 | 100/65 |
CHF 496.00
| ||||||||||||
| 6011.126 | 125/100 | 130-162 106-130 | 324 | 18 | 24 | 110/110 |
CHF 680.00
| ||||||||||||
| 6011.151 | 150/125 | 158-190 130-162 | 360 | 22 | 24 | 130/110 |
CHF 737.00
| ||||||||||||
| 6011.152 | 150/100 | 158-190 106-130 | 334 | 19 | 24 | 130/110 |
CHF 694.00
| ||||||||||||
| 6011.175 | 200/125 | 198-230 130-162 | 362 | 24 | 24 | 130/110 |
CHF 858.00
| ||||||||||||
| 6011.176 | 200/150 | 198-230 158-190 | 360 | 25 | 24 | 130/130 |
CHF 906.00
|
- Werkstoff Guss Epoxy beschichtet
- Schlossschrauben und Sechskantmuttern aus rostfreiem Stahl (V2A).
Gewinde gegen Kaltverschweissung mit Zink plattiert. - Zweilagige Dichtung EPDM für Trinkwasser (KTW/W270)
- Betriebsdruck Wasser bis PN16
- zulässige Betriebstemperatur -30 bis +50 °C
- längskraftschlüssig
- Auswinkelungen bis max. 4° pro Seite
Weitere Unterlagen
Montageanleitung für HymaxGrip® DN30–65 PN16 (1,975 KBs)
Montageanleitung für HymaxGrip® PN16 DN80–200 (1,949 KBs)
Technik-Infos zu HymaxGrip® (329 KBs)
