DN60 – 200
PN16

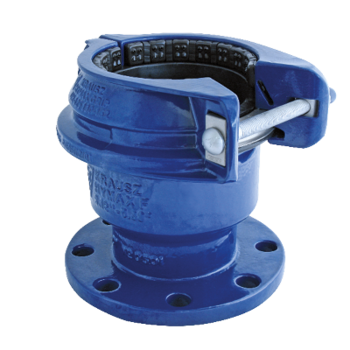

HymaxGrip® Flansch DN60 – 200
Mehrbereichskupplungen – längskraftschlüssig
Für längskraftschlüssige Verbindungen.
EPDM
Flansch kombiniert
| Art.Nr. | DN | ______Spannbereich______ Dichtbereich 1 mm Dichtbereich 2 mm | Duktilguss DN | Grauguss DN | Stahl DN | PE mm (AD) | Länge mm | Gewicht kg | SW mm | Drehmo. NM | Flansch | ø mm | Wandstärke PE mm | Guss DN | Zoll | ø PE | Dimension mm | NPK Nr. 412 | Preis CHF Warenkorb |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6013.059 | 60/65 | 59-76 75-87 | 50-70 | 50-70 | 2" / 2½" | 63-75 | 182 | 7.0 | 22 | 65 | 65/80 |
CHF 332.00
| |||||||
| 6013.080 | 80 | 80-95 94-106 | 65-80 | 70-80 | 3" | 90 | 222 | 11.0 | 22 | 65 | 80 |
CHF 363.00
| |||||||
| 6013.106 | 100 | 106-118 117-130 | 100 | 90/100 | 100 | 110/125 | 221 | 12.0 | 24 | 100 | 100 |
CHF 482.00
| |||||||
| 6013.130 | 125 | 130-146 145-162 | 125 | 125 | 125 | 140/160 | 250 | 16.0 | 24 | 110 | 125 |
CHF 648.00
| |||||||
| 6013.158 | 150 | 158-174 173-190 | 150 | 150 | 150 | 160/180 | 260 | 19.0 | 24 | 130 | 150 |
CHF 660.00
| |||||||
| 6013.198 | 200 | 198-214 213-230 | 200 | 200 | 200 | 200/225 | 282 | 26.0 | 24 | 130 | 200 |
CHF 962.00
|
- Werkstoff Guss Epoxy beschichtet
- Schlossschrauben und Sechskantmuttern aus rostfreiem Stahl (V2A).
Gewinde gegen Kaltverschweissung mit Zink plattiert. - Zweilagige Dichtung EPDM für Trinkwasser (KTW/W270)
- Betriebsdruck Wasser bis PN16
- zulässige Betriebstemperatur -30 bis +50 °C
- längskraftschlüssig
- Auswinkelungen bis max. 4° pro Seite
Weitere Unterlagen
Montageanleitung für HymaxGrip® PN16 DN30–65 (1,975 KBs)
Montageanleitung für HymaxGrip® PN16 DN80–200 (1,942 KBs)
Technik-Infos zu HymaxGrip® (329 KBs)
