DN175 – 300
PN 16

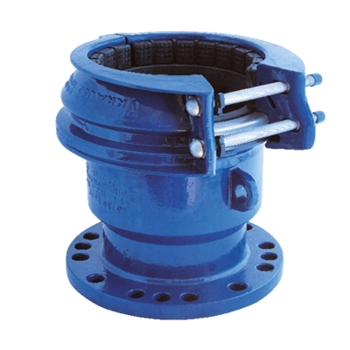

HymaxGrip® Flansch DN175 – 300
Mehrbereichskupplungen – längskraftschlüssig
Für längskraftschlüssige Verbindungen.
EPDM
Flansch kombiniert
| Art.Nr. | DN | ______Spannbereich______ Dichtbereich 1 mm Dichtbereich 2 mm | Duktilguss DN | Grauguss DN | Stahl DN | PE mm (AD) | Länge mm | Gewicht kg | SW mm | Drehmo. NM | Flansch | ø mm | Wandstärke PE mm | Guss DN | Zoll | ø PE | Dimension mm | NPK Nr. 412 | Preis CHF Warenkorb |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6020.190 | 175 | 190-215 214-240 | 175/200 | 175-200 | 200 | 200/225 | 313 | 34.0 | 24 | 120 | 200 |
CHF 1'022.00
| |||||||
| 6020.214 | 200 | 214-239 238-264 | 200/225 | 200/225 | 200 | 225/250 | 313 | 38.00 | 24 | 140 | 200 |
CHF 1'130.00
| |||||||
| 6020.266 | 250 | 266-291 290-316 | 250/275 | 250/275 | 250 | 280/315 | 329 | 50.0 | 24 | 140 | 250 |
CHF 1'309.00
| |||||||
| 6020.312 | 300 | 312-337 336-362 | 300 | 300/325 | 300 | 315/355 | 329 | 58.0 | 24 | 180 | 300 |
CHF 1'472.00
|
- Werkstoff Guss Epoxy beschichtet
- Schlossschrauben und Sechskantmuttern aus rostfreiem Stahl (V2A).
Gewinde gegen Kaltverschweissung mit Zink plattiert. - Zweilagige Dichtung EPDM für Trinkwasser (KTW/W270)
- Betriebsdruck Wasser bis PN16
- zulässige Betriebstemperatur -30 bis +50 °C
- längskraftschlüssig
- Auswinkelungen bis max. 4° pro Seite
