DN40 – 550
PN16

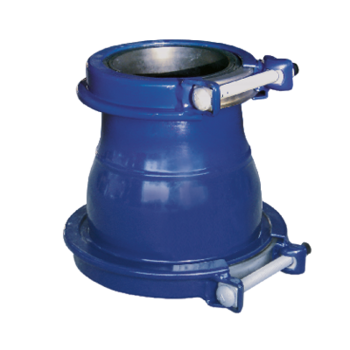

Hymax® 2 / Hymax® Reduktion
Mehrbereichskupplungen – nicht längskraftschlüssig
Für Verbindungen von diversen Rohrmaterialien.
EPDM
Reduktion
| Art.Nr. | DN | Spannbereich 1 mm 1) Spannbereich 2 mm 1) | Duktilguss DN | Grauguss DN | Stahl DN | PE mm (AD) | Länge mm | Gewicht kg | SW mm | Drehmo. NM | Flansch | ø mm | Wandstärke PE mm | Guss DN | Zoll | ø PE | Dimension mm | NPK Nr. 412 | Preis CHF Warenkorb | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hymax® 2 | ||||||||||||||||||||
| 6007.050 | Hymax® 2 | 50/40 | 54-77 41-54 | 240 | 3.9 | 19 | 60/45 |
CHF 224.00
| ||||||||||||
| 6007.100 | 100/80 | 108-143 88-108 | 222 | 6.0 | 22 | 80/70 | 744.252 |
CHF 332.00
| ||||||||||||
| 6007.125 | 125/100 | 130-158 108-143 | 250 | 8.5 | 22 | 80/80 | 744.263 |
CHF 466.00
| ||||||||||||
| 6007.150 | 150/100 | 158-188 108-143 | 250 | 8.3 | 22 | 80/80 | 744.264 |
CHF 499.00
| ||||||||||||
| 6007.151 | 150/125 | 158-188 130-158 | 275 | 9.0 | 22 | 80/80 |
CHF 518.00
| |||||||||||||
| 6007.200 | 200/150 | 217-248 158-188 | 275 | 11.0 | 22 | 80/80 | 744.285 |
CHF 575.00
| ||||||||||||
| 6007.201 | 200/175 | 217-248 190-222 | 275 | 12.0 | 22 | 80/80 |
CHF 639.00
| |||||||||||||
| 6007.250 | 250/200 | 272-303 217-248 | 275 | 13.2 | 22 | 100/80 | 744.316 |
CHF 805.00
| ||||||||||||
| 6007.300 | 300/250 | 315-347 272-303 | 515 | 32.0 | 22 | 110/100 | 744.337 |
CHF 959.00
| ||||||||||||
| 6007.301 | 300/300 | 334-363 315-347 | 465 | 30.5 | 22 | 110/110 |
CHF 1'055.00
| |||||||||||||
| Hymax® | ||||||||||||||||||||
| 6007.302 | Hymax® | 300/300 | 358-412 315-347 | 595 | 49.0 | 22 | 200/80 |
CHF 2'238.00
| ||||||||||||
| 6007.352 | 350/300 | 370-424 315-347 | 595 | 38.0 | 24 | 200/80 |
CHF 2'413.00
| |||||||||||||
| 6007.401 | 400/350 | 420-474 370-424 | 605 | 38.0 | 24 | 200/200 |
CHF 2'715.00
| |||||||||||||
| 6007.420 | 400/400 | 444-498 420-474 | 595 | 70.0 | 24 | 200/200 |
CHF 3'241.00
| |||||||||||||
| 6007.520 | 550/500 | 572-626 520-574 | 605 | 85.0 | 24 | 200/200 |
CHF 3'589.00
|
Bei Bestellungen immer den gemessenen Aussendurchmesser angeben!
- Werkstoff Stahl Guss Epoxy beschichtet
- Schlossschrauben und Sechskantmuttern aus rostfreiem Stahl (V2A).
Gewinde gegen Kaltverschweissung mit Zink plattiert. - Zweilagige Dichtung EPDM für Trinkwasser (KTW/W270)
- Betriebsdruck Wasser bis PN16
- zulässige Betriebstemperatur -30 bis +50 °C
- nicht längskraftschlüssig
- Auswinkelungen bis max. 4° pro Seite
Weitere Unterlagen
Montageanleitung Hymax® (1,950 KBs)
Montageanleitung Hymax® 2 (1,966 KBs)
Technik-Infos zu Hymax® (132 KBs)
NPK (619 KBs)
