DN80 – 400
PN16

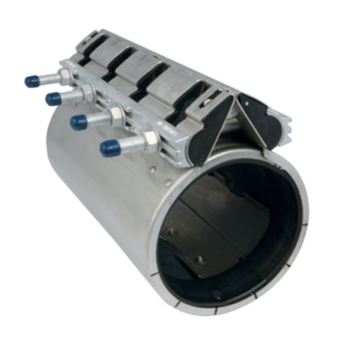

RepaFlex® 22 Long (280 mm)
Reparaturkupplungen

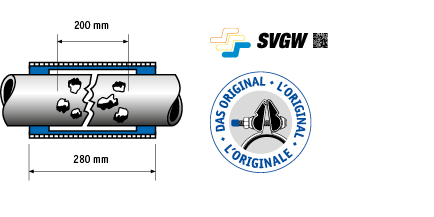

Für Brüche und Korrosionen bis zu 200 mm Länge.
EPDM
nicht längskraftschlüssig, Spannbereich 22 mm
| Art.Nr. | DN | Spannbereich mm | Duktilguss DN | Grauguss DN | Stahl DN | PE mm (AD) | Länge mm | Gewicht kg | SW mm | Drehmo. NM | Flansch | ø mm | Wandstärke PE mm | Guss DN | Zoll | ø PE | Dimension mm | NPK Nr. 412 | Preis CHF Warenkorb |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8809.087 | 80 | 87-109 | 80 | 75/80/90 | 80 | 90 | 280 | 6.8 | 22 | 70 |
CHF 424.00
| ||||||||
| 8809.104 | 100 | 104-126 | 100 | 90/100 | 100 | 110/125 | 280 | 7.3 | 22 | 70 | 751.422 |
CHF 466.00
| |||||||
| 8809.108 | 100 | 108-131 | 100/110 | 100 | 100/125 | 280 | 7.4 | 22 | 70 |
CHF 512.00
| |||||||||
| 8809.124 | 125 | 124-146 | 125 | 120/125 | 125 | 125/140 | 280 | 7.7 | 22 | 70 | 751.423 |
CHF 538.00
| |||||||
| 8809.138 | 125 | 138-160 | 125/135 | 125 | 140 | 280 | 8.3 | 22 | 70 |
CHF 574.00
| |||||||||
| 8809.152 | 150 | 152-174 | 150 | 150 | 150 | 160 | 280 | 9.2 | 22 | 80 | 751.424 |
CHF 601.00
| |||||||
| 8809.207 | 200 | 207-229 | 200 | 190/200 | 200 | 225 | 280 | 10.2 | 22 | 80 | 751.425 |
CHF 763.00
| |||||||
| 8809.260 | 250 | 260-282 | 250 | 250 | 250 | 280 | 280 | 13.0 | 22 | 100 | 751.426 |
CHF 1'001.00
| |||||||
| 8809.310 | 300 | 310-332 | 300 | 300 | 300 | 315 | 280 | 14.5 | 22 | 120 | 751.427 |
CHF 1'529.00
| |||||||
| 8809.363 | 350 | 363-385 | 350 | 350 | 280 | 17.0 | 22 | 120 |
CHF 1'796.00
| ||||||||||
| 8809.413 | 400 | 413-435 | 400 | 400 | 280 | 22.0 | 22 | 120 | 751.428 |
CHF 2'590.00
|
= Idealabmessung für Duktilgussrohre
Bei Bestellungen immer den gemessenen Aussendurchmesser angeben!
- Werkstoff Edelstahl
- Schlossschrauben und Sechskantmuttern aus rostfreiem Stahl (V2A).
Gewinde gegen Kaltverschweissung mit Zink plattiert. - Dichtung EPDM für Trinkwasser (KTW/W270)
- Betriebsdruck Wasser bis PN16
- zulässige Betriebstemperatur -30 bis +85°C
- Verwendung als Kupplung möglich
- nicht längskraftschlüssig
- Auswinkelungen bis max. 3° pro Seite
