DN40 – 600
PN16

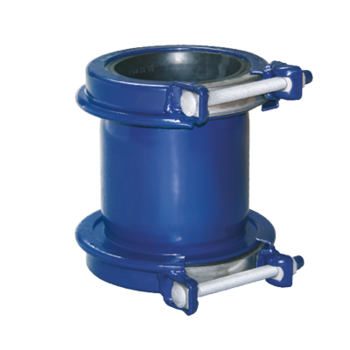

Hymax® 2 / Hymax®
Mehrbereichskupplungen – nicht längskraftschlüssig
Für Verbindungen von diversen Rohrmaterialien.
EPDM
| Art.Nr. | DN | ______Spannbereich______ Dichtbereich 1 mm Dichtbereich 2 mm | Duktilguss DN | Grauguss DN | Stahl DN | PE mm (AD) | Länge mm | Gewicht kg | SW mm | Drehmo. NM | Flansch | ø mm | Wandstärke PE mm | Guss DN | Zoll | ø PE | Dimension mm | NPK Nr. 412 | Preis CHF Warenkorb | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hymax® 2 | ||||||||||||||||||||
| 6006.040 | Hymax® 2 | 40 | 41-50 49-54 | 40 (vR) | 32/40 | 1¼" / 1½" | 155 | 2.3 | 19 | 45 | 744.116 |
CHF 143.00
| ||||||||
| 6006.050 | 50 | 54-66 65-77 | 40/50 | 40/50/60 | 2" / 2½" | 170 | 2.5 | 19 | 70 | 744.117 |
CHF 172.00
| |||||||||
| 6006.080 | 80 | 88-99 98-108 | 80 | 75/80/90 | 80 | 255 | 4.4 | 22 | 70 | 744.121 |
CHF 224.00
| |||||||||
| 6006.100 | 100 | 108-126 125-143 | 100 | 100/110/120 | 100/125 | 275 | 7.6 | 22 | 80 | 744.122 |
CHF 270.00
| |||||||||
| 6006.125 | 125 | 130-146 145-158 | 125 | 120/125/135 | 125 | 275 | 9.1 | 22 | 80 | 744.123 |
CHF 432.00
| |||||||||
| 6006.150 | 150 | 158-174 173-188 | 150 | 150/165 | 150 | 275 | 10.3 | 22 | 80 | 744.124 |
CHF 466.00
| |||||||||
| 6006.175 | 175 | 190-206 205-222 | 175 | 175/180/190 | 200 | 275 | 11.9 | 22 | 80 |
CHF 567.00
| ||||||||||
| 6006.200 | 200 | 217-233 232-248 | 200/225 | 200/225 | 200 | 275 | 15.0 | 22 | 80 | 744.125 |
CHF 684.00
| |||||||||
| 6006.250 | 250 | 272-289 272-303 | 250/275 | 275 | 250 | 275 | 15.1 | 22 | 100 |
CHF 805.00
| ||||||||||
| 6006.252 | 250 | 278-295 294-311 | 275 | 275 | 16.2 | 22 | 100 | 744.126 |
CHF 871.00
| |||||||||||
| 6006.300 | 300 | 315-331 330-347 | 300 | 300 | 300 | 275 | 16.8 | 22 | 110 | 744.127 |
CHF 1'121.00
| |||||||||
| 6006.301 | 300 | 334-350 349-363 | 325 | 350 | 275 | 17.3 | 22 | 110 |
CHF 1'308.00
| |||||||||||
| Hymax® | ||||||||||||||||||||
| 6006.352 | Hymax® | 350 | 370-398 396-424 | 350/375 | 350 | 400 | 295 | 34.0 | 24 | 200 |
CHF 2'150.00
| |||||||||
| 6006.402 | 400 | 420-448 446-474 | 400 | 400 | 295 | 38.0 | 24 | 200 | 744.128 |
CHF 2'338.00
| ||||||||||
| 6006.450 | 450 | 470-498 496-524 | 450 | 450 | 500 | 295 | 47.0 | 24 | 200 |
CHF 2'760.00
| ||||||||||
| 6006.501 | 500 | 520-548 546-574 | 500 | 500 | 295 | 50.0 | 24 | 200 |
CHF 2'605.00
| |||||||||||
| 6006.551 | 550 | 572-600 598-626 | 550 | 600 | 295 | 65.0 | 24 | 200 |
CHF 2'591.00
| |||||||||||
| 6006.600 | 600 | 624-652 650-678 | 600 | 600 | 295 | 60.0 | 24 | 200 |
CHF 2'684.00
|
Bei Bestellungen immer den gemessenen Aussendurchmesser angeben!
- Werkstoff Stahl Guss Epoxy beschichtet
- Schlossschrauben und Sechskantmuttern aus rostfreiem Stahl (V2A).
Gewinde gegen Kaltverschweissung mit Zink plattiert. - Zweilagige Dichtung EPDM für Trinkwasser (KTW/W270)
- Betriebsdruck Wasser bis PN16
- zulässige Betriebstemperatur -30 bis +50 °C
- nicht längskraftschlüssig
- Auswinkelungen bis max. 4° pro Seite
Weitere Unterlagen
Montageanleitung Hymax® (1,950 KBs)
Montageanleitung Hymax® 2 (1,966 KBs)
Technik-Infos zu Hymax® (132 KBs)
NPK (634 KBs)
